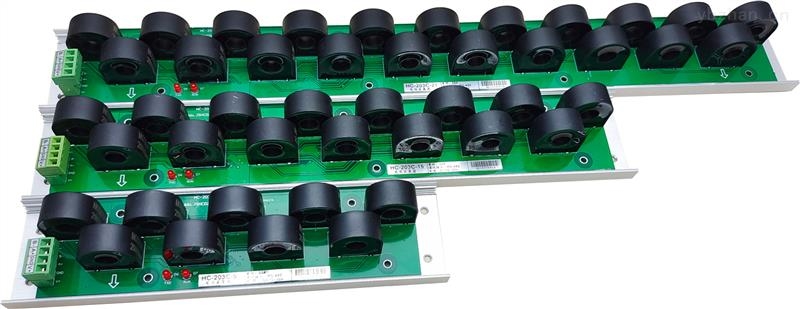

多路电流采集系统的使用与操作指南
多路电流采集系统是用于同时监测多个电路或设备电流运行状态的关键设备，广泛应用于工业自动化、能源管理、设备监控、电力系统分析等领域。为确保系统安全、稳定、准确地运行，请遵循以下使用说明。
一、系统概述
功能：实时采集、显示、记录和分析多路（如4路、8路、16路或更多）交流或直流电流信号。
核心组件：
电流传感器：通常采用电流互感器（CT，用于交流）或霍尔传感器/分流器（用于交直流）。
信号采集模块/数据采集卡：将传感器输出的模拟信号（如0-5V、4-20mA）转换为数字信号。
主控单元/采集器：处理数据、执行计算（如有效值、功率、电能）、存储数据、提供通信接口。
供电电源：为系统各部件提供稳定工作电源。
通信接口：RS485、以太网、Wi-Fi、4G等，用于数据上传至上位机、SCADA系统或云平台。
显示单元（可选）：本地LCD屏幕，用于实时数据显示。
二、多路电流采集系统的安装与接线
安装环境：
选择干燥、通风、无强电磁干扰、无腐蚀性气体的环境。
确保安装位置便于接线、维护和散热。
避免靠近大功率变频器、电机等干扰源，必要时采取屏蔽措施。
电流传感器安装：
电流互感器（CT）：
断电操作：必须在被测电路断电后进行安装。
方向性：注意CT上的“P1/P2”或“L1/L2”标记，P1/L1端应朝向电源侧（电流流入方向）。
闭合：确保CT闭合，铁芯接触紧密，避免气隙。
单根导线：确保被测导线单独穿过CT中心，避免多根线缆同时穿过导致测量抵消。
霍尔传感器/分流器：
断电操作：安装分流器必须断电操作。
串联：分流器需串联在被测回路中，注意极性（+/-）。
霍尔传感器：确保被测导线穿过传感器中心孔，方向正确。
信号线连接：
使用屏蔽双绞线连接传感器输出端与采集模块的输入端子。
屏蔽层接地：屏蔽层应在采集端单点可靠接地（接采集模块的GND或专用接地端），以有效抑制干扰。严禁两端接地形成地环路！
按照接线图正确连接各路信号，避免错接、反接。
确保接线端子紧固，接触良好。
电源连接：
为采集模块和传感器（如有源传感器）提供符合规格的直流或交流工作电源。
电源线与信号线分开走线，避免平行走线过长，减少干扰。
通信连接：
根据通信方式（RS485、网线等）正确连接至上位机、网关或网络。
RS485总线需在末端加装120Ω终端电阻。
确保通信线屏蔽层良好接地。
三、系统配置与操作
上电与初始化：
确认所有接线无误后，先给系统供电。
观察设备指示灯（电源、运行、通信、报警等）是否正常。
系统启动后，进行自检。
参数设置：
通过本地按键/屏幕或上位机软件进行配置：
通道配置：设置每路采集通道的传感器类型（CT变比、霍尔量程、分流器阻值/量程）。
通信参数：设置波特率、地址、协议（如ModbusRTU/TCP）等。
报警阈值：为每路电流设置高/低限报警值。
采样频率/周期：设置数据采集和上传的频率。
时间校准：设置系统时间，确保数据时间戳准确。
数据查看与监控：
本地显示：通过设备屏幕查看实时电流值、最大值、最小值、报警状态等。
远程监控：通过上位机软件、Web页面或手机APP实时监控各路电流数据、历史曲线、报警记录。
数据记录：系统通常具备本地存储功能，可记录历史数据，支持导出。
报警功能：
当任一通道电流超过设定阈值时，系统会触发声光报警（本地）并通过通信发送报警信息（远程）。
及时检查报警原因，排除故障。
四、维护与注意事项
定期检查：
定期检查接线端子是否松动、锈蚀。
检查传感器安装是否牢固，有无松动。
检查设备运行指示灯状态。
清洁：
断电后，用干燥软布清洁设备外壳和屏幕，避免灰尘堆积影响散热。
校准：
建议每年或根据使用情况，使用标准电流源对系统进行一次精度校准，确保测量准确性。
安全注意事项：
高压危险：涉及高压电路的安装和维护必须由专业电工持证操作，并严格遵守安全规程。
严禁带电操作：传感器安装、接线、拆卸必须在断电状态下进行。
CT二次侧严禁开路：电流互感器二次侧（输出端）在工作时绝对禁止开路，否则会产生高压，危及人身和设备安全。接线时确保回路闭合，拆卸时需先短接二次侧。
区分电压等级：确保传感器、采集模块的绝缘等级满足被测电路要求。
良好接地：系统必须有可靠的保护接地。
